Що таке навіс в архітектурі?

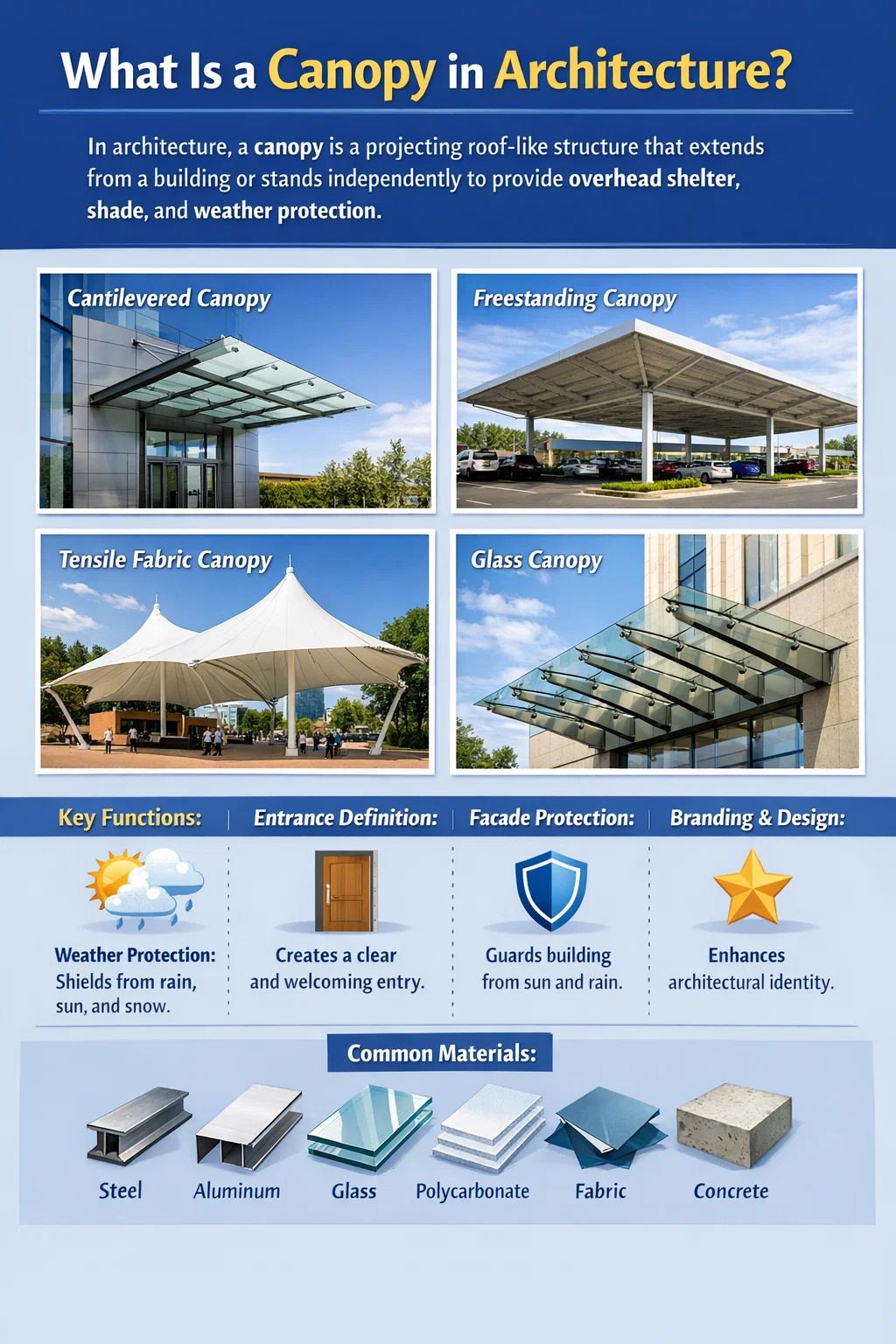

Що таке a Навіс в архітектурі? Пряма відповідь

В архітектурі навіс — це виступаюча конструкція, схожа на дах, яка тягнеться від будівлі або стоїть окремо, щоб забезпечити притулок над головою, тінь і захист від погодних умов для людей, які пересуваються або займають простір під ним. Зазвичай він розташовується над входами, доріжками, вантажними майданчиками, відкритими площами або фасадами будівель і функціонує як перехідний елемент між інтер’єром будівлі та відкритим середовищем зовні.

Архітектурний навіс — це не просто декоративний елемент — це функціональний будівельний елемент, який одночасно забезпечує комфорт сонця, дощу, вітру та пішоходів. Його можна сконструювати зі сталі, алюмінію, скла, полікарбонату, деревини, натягнутої тканини або залізобетону, а його проектування регулюється вимогами конструкційної техніки, місцевими будівельними нормами, специфікаціями щодо характеристик матеріалів та естетичним задумом. У сучасній архітектурній практиці навіси все частіше проектуються як фірмові елементи, які визначають ідентичність будівлі та враження від входу.

Термін походить від лат конопей і грец konopion , що спочатку означало драпіроване покриття або сітку. В архітектурному контексті він вперше набув широкого застосування в готичних і ренесансних будівлях, де виступаючі кам’яні капюшони приховували статуї, дверні отвори та вікна. Сьогодні навіс перетворився далеко за межі свого історичного походження в один із найбільш універсальних і виразних елементів архітектурного інструментарію.

Основні функції архітектурного навісу

Добре спроектований архітектурний навіс виконує кілька ролей одночасно. Розуміння цих функцій допомагає пояснити, чому навіси з’являються майже на всіх категоріях будівель — від лікарень і аеропортів до роздрібних магазинів і приватних будинків.

Захист від погоди та контроль навколишнього середовища

Основна функція архітектурного навісу – захист від погодних умов. Він запобігає дощу, снігу, граду та прямому сонцю від людей і поверхонь безпосередньо під ним. Над входом у будівлю це означає, що відвідувачі, які прибувають пішки чи транспортними засобами, захищені, коли вони відкривають двері, шукають ключі, оплачують послуги або чекають транспорту. Над навантажувальним майданчиком він захищає вантажі та працівників під час транспортних операцій. Над пішохідною доріжкою він забезпечує безпечну циркуляцію за будь-яких погодних умов.

Навіс, що виступає на 2,5-3 метри від фасаду будівлі, забезпечує ефективний захист від дощу при швидкості вітру приблизно до 30-40 км/год. , який охоплює більшість випадків опадів, не пов’язаних із штормами. У жаркому кліматі навіси зменшують надходження сонячного тепла на фасад будівлі під ними, зменшуючи навантаження на охолодження засклених входів і вестибюлів. Дослідження в містах із теплим кліматом показали зниження температури поверхні на 10–20°C на затіненому тротуарі порівняно з відкритим тротуаром, що знаходиться безпосередньо поруч.

Визначення входу та просторової ієрархії

В архітектурному проектуванні вхід у будівлю є одним із найважливіших моментів у досвіді відвідувача. Навіс позначає та розширює вхід, створюючи чіткий поріг між зовнішнім і внутрішнім приміщенням. Він повідомляє відвідувачам, що наближаються, куди їм слід піти, і сигналізує про важливість або характер будівлі ще до того, як вони ступлять через двері.

Ця просторова функція особливо важлива у великих громадських будівлях. Наприклад, вражаючий навіс над головним входом у термінал 5 аеропорту Хітроу розширює засклений фасад терміналу до просторої верхньої площини, яка одночасно закриває смуги для висадки транспортних засобів і спрямовує пасажирів, які прибувають, у зал реєстрації. Навіс тут не просто укриття — це просторове спрямування, масштаб і архітектурна ідентичність, стиснуті в єдиний елемент.

Захист фасаду та характеристики огороджувальних конструкцій

Навіси також захищають огороджувальні конструкції будівлі безпосередньо під ними. Навіс над заскленим вестибюлем зменшує сонячне випромінювання скла, знижуючи температуру всередині приміщення та скорочуючи витрати на кондиціонування повітря. Це також зменшує кількість дощової води, що стікає по фасаду, прилеглому до входу, що має значення для довговічності облицювальних матеріалів, ущільнювачів і дверної фурнітури. У історичних будівлях навіси іноді модернізують спеціально для захисту історично важливої ​​кам’яної або цегляної кладки від постійного впливу води.

Брендинг і архітектурна експресія

Для комерційної та торговельної архітектури навіс для входу є основною поверхнею для брендування. Його масштаб, матеріал, колір, освітлення та форма безпосередньо впливають на те, як будівля та організація, що її займає, сприймаються з вулиці. Елітні готелі, провідні роздрібні магазини та корпоративні штаб-квартири часто замовляють індивідуальні конструкції навісів, які розглядаються так само ретельно, як і будь-які інші видимі елементи зовнішнього вигляду будівлі. Освітлений скляний і сталевий навіс біля входу в розкішний готель має дуже різні значення, ніж навіс з еластичної тканини громадського спортивного об’єкта, навіть якщо обидва вони виконують однакову основну захисну функцію.

Види архітектурних навісів за конструкцією і формою

Архітектурні навіси класифікуються за тим, як вони підтримуються, як вони кріпляться та яку геометрію вони приймають. Кожен структурний тип має певні інженерні наслідки, профілі вартості та естетичні якості.

Консольний навіс

Консольний навіс виступає горизонтально від стіни будівлі без опорних колон на зовнішньому краю. Конструкція закріплена на каркасі будівлі і заснована на консольному принципі — кріплення до стіни передає згинальний момент на конструкцію будівлі. Цей тип надзвичайно поширений на входах у будівлі, оскільки він утримує криту територію вільною від колон, покращуючи потік пішоходів і транспортний зазор.

Консольні навіси зазвичай мають відстань від 1,5 до 4 метрів від фасаду будівлі , хоча конструктивно сконструйовані зразки зі сталі та скла можуть простягатися на 6–8 метрів і більше. Приблизно понад 3 метри конструктивна глибина каркасу навісу значно збільшується, а кріпильні навантаження, що передаються на стіну будівлі, стають значними, що потребує оцінки інженером-конструктором. Консольні скляні навіси, підвішені зверху за допомогою сталевих стрижнів або тросових систем, дозволяють створювати дуже тонкі профілі, які, здається, плавають без видимої структури.

Окремо стоячий навіс

Окремо стоячий навіс повністю підтримується власними колонами або стійками і конструктивно не прикріплений до будівлі. Він може бути розташований поруч із будівлею, на автостоянці, над пішохідною доріжкою або на громадській площі. Оскільки його навантаження повністю переноситься на землю через власну конструкцію, він не створює навантаження на каркас будівлі. Це робить окремо стоячі навіси придатними для модернізації в місцях, де існуюча конструкція будівлі не витримує додаткових навантажень.

Великі окремо стоячі навіси звичайні на прибудинкових територіях АЗС, проїздах, автобусних розв’язках і відкритих ринках. Навіс АЗС зазвичай охоплює 500–1500 квадратних метрів і повинен мати висоту не менше 5,5 метрів для доступу автоцистерн. У цих окремо стоячих навісах з великим прольотом використовуються сталеві каркасні рами або ферми для досягнення широких прольотів без колон.

Навіс з міцної тканини

На розтягнення навісів використовується високоміцна архітектурна тканина, яка утримується в натягу між щоглами, тросами та точками кріплення для створення вигнутих, скульптурних поверхонь над головою. На відміну від жорстких навісів, міцні конструкції досягають стабільності завдяки геометрії — подвійно вигнута антикластична форма (форма сідла), поширена в розтягнутих навісах, за своєю суттю є жорсткою, коли тканина знаходиться під напругою. Сама тканина, як правило, складається зі скловолокна з PTFE-покриттям або поліестеру з ПВХ-покриттям, термін служби обох яких становить 20–30 років у зовнішніх умовах.

Навіси з еластичної тканини популярні на спортивних стадіонах, аеропортах, торгових центрах і громадських площах, де потрібні великі криті площі без важких структурних колон. Дах міжнародного аеропорту Денвера є одним із найбільш впізнаваних прикладів: його білий PTFE тканинний навіс, що простягається на 33 000 квадратних метрів, створює драматичні вершини, які відсилають до Скелястих гір, видимих ​​на заході. Навіси з натяжної тканини можуть охоплювати відстані без колон 20–60 метрів або більше , що робить їх ефективними там, де інші структурні системи вимагають проміжних опор, які переривають лінії огляду або рух пішоходів.

Скляний навіс

Для скляних навісів використовуються багатошарові безпечні скляні панелі, що підтримуються сталевою або алюмінієвою структурною рамою або підвішені зверху за допомогою арматури та кабелів з нержавіючої сталі. Їх цінують за їх прозорість — скляний навіс пропускає природне світло в простір під ним, водночас забезпечуючи захист від погодних умов, що особливо важливо для засклених входів і вестибюлів, де збереження відчуття відкритості є пріоритетом дизайну.

Скло, що використовується в конструкційних навісах, завжди багатошарове з прошарком полівінілбутиралю (PVB) або іонопласту, який утримує фрагменти скла разом, якщо панель розіб’ється. Згідно з будівельними нормами більшості юрисдикцій, верхнє скління в архітектурних навісах має бути ламінованим склом із мінімум двох шарів , саме тому, що падаючий уламок скла становить серйозну небезпеку для людей, які знаходяться внизу. Фриттоване скло або скло з керамічним покриттям зазвичай використовується для зменшення сонячного тепла та відблисків, зберігаючи візуальну прозорість знизу.

Навіс з полікарбонату

Полікарбонатна плівка є популярною альтернативою склу в архітектурних навісах, де вартість, вага та стійкість до ударів є пріоритетними над зовнішнім виглядом преміум-класу. Двостінні або багатостінні полікарбонатні панелі пропонують значно кращі теплоізоляційні характеристики, ніж скло, і є стійкими до ударів — це важлива властивість у регіонах, схильних до граду. Вони приблизно в 50 разів більш стійкі до ударів, ніж скло при еквівалентній товщині, і важать приблизно на одну шосту менше. Однак полікарбонат легше дряпається, жовтіє з часом без УФ-стабілізованого покриття, і, як правило, сприймається як покриття з нижчими специфікаціями, ніж скло в комерційних цілях.

Суцільний навіс із бетону, сталі чи дерева

Деякі архітектурні навіси споруджуються як продовження основної конструкції будівлі із суцільними дахами із залізобетону, сталевих настилів або дерев’яних конструкцій. Це найбільш постійний і структурно надійний варіант, спроектований як невід’ємна частина будівлі, а не прибудова або доповнення. Залізобетонні навіси поширені в бруталістичній та модерністській архітектурі, де навіс часто читається як масивна горизонтальна площина, яка ширяє над входом. Дерев’яні навіси все частіше використовуються в сучасній екологічно безпечній архітектурі з перехресно-ламінованою деревиною (CLT) або клеєними балками, які створюють теплі, природно виглядаючі верхні конструкції, які сприяють досягненню цілей сертифікації будівель, таких як LEED або Green Star.

Порівняння архітектурних матеріалів навісу

Вибір матеріалу є одним із найважливіших рішень у дизайні навісу. Це впливає на конструктивні характеристики, вимоги до обслуговування, термін служби, вартість і загальний візуальний характер навісу в архітектурі будівлі.

Історичний розвиток архітектурного навісу

Навіс був невід’ємною частиною архітектури протягом тисячоліть, і відстеження його історії показує, наскільки глибоко він вкорінений у те, як люди думають про пороги, укриття та артикуляцію важливих просторів.

Античні та класичні витоки

У давньоєгипетській, грецькій і римській архітектурі виступаючі карнизи та храмові портики виконували функції, подібні до балдахіну — прикривали дверні отвори та перехідні простори, одночасно сигналізуючи про статус і священну важливість. Портик грецького храму з його колонадою та виступаючим антаблементом у конструктивному плані є окремо стоячим навісом: критим порогом між священним інтер’єром келлі та відкритою територією позаду. Римляни розповсюдили цей принцип на цивільну архітектуру з майстерно прикрашеними виступаючими капюшонами над входами на форум і дверима бань.

Готичні та ренесансні навіси

У готичній соборній архітектурі балдахін став високовитонченим декоративно-захисним елементом. Кам’яні балдахіни, які називалися балдахінами або циборіумами, коли їх розташовували над вівтарями, а також форми для капюшонів або крапельниць, коли вони розташовували над дверима та вікнами, — були невід’ємною частиною готичного архітектурного словника. Потрійний портал фасаду готичного собору з його глибоко заглибленими дверними отворами, захищеними виступаючими кам’яними навісами з різьбленими горбками, завершеннями та скульптурними програмами, представляє навіс у його найбільш архітектурно амбітному вигляді. Ці кам’яні ковпаки захищали різьблені фігури в тимпані та дверних косяках від дощової ерозії, додаючи візуальної ваги та ієрархії композиції входу.

Архітектура епохи Відродження переосмислила навіс за допомогою класичних форм — виступаючий класичний антаблемент, двері з фронтонами та порте-кошере з колонами виконували функції навісу, посилаючись на римський прецедент. Porte-cochère, буквально «каретні ворота», став стандартною ознакою аристократичних будинків, а пізніше великих готелів і громадських будівель у вісімнадцятому та дев’ятнадцятому століттях.

Модернізм і структурний навіс

Сучасний рух двадцятого століття перетворив навіс з декоративного елемента на структурне вираження нових матеріалів і будівельних технологій. Розгортання Ле Корбюзьє тонких бетонних плит як горизонтальних підошв і вхідних козирок у таких будівлях, як Unité d'Habitation, розглядало купол як чистий тектонічний елемент — без декорацій, без посилань на історизм, лише чесне вираження здатності залізобетону виступати горизонтально без підтримки. Барселонський павільйон Міса ван дер Рое використовував неймовірно тонку площину даху, що ширяє, яка функціонувала як навіс над усією композицією, переосмислюючи те, що може бути елементом укриття над головою з точки зору економії матеріалу та просторової драми.

Післявоєнний період привніс розтяжні конструкції до основного архітектурного використання. Робота Фрая Отто з дизайну навісу, що розтягується, — найвідоміша — покрівля з кабельної сітки Олімпійського стадіону в Мюнхені, завершена в 1972 році — продемонструвала, що тканина та кабельні системи можуть покривати величезні площі з мінімальною кількістю матеріалу, створюючи конструкції надзвичайної легкості та візуальної прозорості. Ця робота безпосередньо вплинула на архітектуру розтяжного купола наступних десятиліть.

Проектування архітектурного навісу: ключові інженерні та дизайнерські міркування

Розробка навісу, який надійно працює протягом усього терміну служби, вимагає особливої уваги до структурних, екологічних і нормативних факторів. Наступні міркування стосуються практично кожного архітектурного проекту навісу незалежно від масштабу.

Аналіз структурного навантаження

Кожен навіс має бути сконструйований таким чином, щоб витримувати навантаження, які він відчуватиме під час експлуатації. До них належать:

• Стійке навантаження: Власна вага конструкції навісу та матеріалу його покриття. Сталевий і скляний навіс над типовим комерційним входом може важити 80–150 кг на квадратний метр площі даху.
• Вітрове навантаження: Зазвичай регулююче навантаження для конструкції навісу. Навіси — це відкриті конструкції, які піддаються як тиску вниз, так і висхідному всмоктуванню від вітру. У зонах циклонів або ураганів вітрове навантаження може перевищувати 2,5 кПа на відкритих поверхнях навісу, що створює значні структурні вимоги.
• Снігове навантаження: У більш холодному кліматі накопичений сніг може створювати значні навантаження. Глибина снігу 300 мм на пласкому навісі становить приблизно 1,0–1,5 кПа додаткового навантаження — цього достатньо, щоб зруйнувати невизначену конструкцію.
• Навантаження доступу до технічного обслуговування: Будівельні норми зазвичай вимагають, щоб навіси витримували мінімальне експлуатаційне навантаження 0,5–1,0 кПа, щоб забезпечити можливість очищення, ремонту та перевірки.
• Сейсмічна навантаження: У сейсмонебезпечних регіонах з’єднання навісу повинні бути розроблені таким чином, щоб витримувати динамічні навантаження, що виникають під час сейсмічної події, не відриваючись від будівлі.

Проектування дренажу

Навіси збирають дощову воду, і управління цією водою є критичною вимогою дизайну. Плоский навіс без нахилу накопичуватиме воду, прискорюватиме деградацію мембрани, збільшуватиме структурне навантаження та, зрештою, стане витоком. Будівельні норми та стандарти належної практики зазвичай вимагають мінімального нахилу 1:60 (приблизно 1°) на будь-якій поверхні даху. , причому більшість проектувальників вказують крутість 1:40 або більше для надійного дренажу. Воду можна спрямувати до жолобів і водостічних труб по периметру навісу, до центральних дренажних точок або дозволити їй вільно падати з краю навісу як елемент дизайну (ефект каскаду, іноді навмисно включений у сучасну архітектуру).

Для скляних і полікарбонатних навісів дощова вода, що стікає з поверхні, також є об’єктом обслуговування — вона відкладає мінеральні накипи та екологічний бруд, який може забруднити навіс і з часом зменшити пропускання світла. Конструкція для легкого доступу для очищення та специфікація самоочисних скляних покриттів (які використовують фотокаталіз діоксиду титану для розщеплення органічних відкладень) значно зменшує навантаження на довгострокове обслуговування.

Відповідність будівельним нормам і плануванням

Архітектурні навіси є будівельними елементами і підпадають під дію будівельних норм у кожній юрисдикції. Основні сфери відповідності включають:

• Мінімальна висота зазору над пішохідними доріжками та маршрутами транспортних засобів. Більшість кодексів вимагають мінімум 2,4 метра над пішохідними доріжками та 4,2–5,5 метрів над транспортними шляхами, з більшими відстанями для зон доступу вантажівок.
• Вимоги безпеки до верхнього скління — специфікації ламінованого скла та стандарти рам, щоб запобігти падінню осколків на людей, які знаходяться внизу.
• Вимоги до протипожежної ефективності, особливо якщо навіси розташовані близько до кордонів території або прилеглих будівель.
• У територіях, внесених до списку пам’яток культурної спадщини, і в заповідних зонах може знадобитися схвалення проекту від місцевих органів охорони спадщини, перш ніж можна буде встановити навіс, навіть на будівлях, які не є спадщиною.
• У багатьох юрисдикціях будь-який навіс, що виступає над громадською пішохідною доріжкою чи дорогою, потребує схвалення місцевої ради чи дорожнього управління з річною орендною або ліцензійною платою за використання повітряного простору над громадською територією.

Кріплення до будівельної конструкції

Спосіб кріплення навісу до будівлі часто є найбільш технічно складним аспектом його конструкції. Для консольних навісів з’єднання має передавати згинальний момент, зсув і осьові зусилля на структурний каркас будівлі, а не лише на облицювання фасаду. Зазвичай це означає, що основні конструктивні елементи навісу з’єднуються безпосередньо з бетонною плитою, сталевими колонами або структурними стінами будівлі за допомогою залитих анкерів або встановлених анкерних болтів. Конструктивне кріплення консольного навісу до існуючої будівлі завжди повинен оцінювати інженер-конструктор щоб підтвердити, що каркас будівлі може прийняти додаткове навантаження, особливо в ситуаціях модернізації, коли початковий проект може не передбачати будь-яких навантажень на козирок.

Відомі приклади архітектурних навісів у всьому світі

Деякі з найбільш переконливих демонстрацій того, чого може досягнути архітектурний навіс, випливають із вивчення визначних проектів, де навіс є центральним для ідентичності та ефективності будівлі.

Великий суд у Британському музеї, Лондон

Розроблений компанією Foster Partners і завершений у 2000 році козирок Великого двору — це сталевий і скляний сітчастий дах, який покриває центральний двір Британського музею площею два гектари. Конструкція даху складається з 3312 унікальних трикутних скляних панелей, які підтримуються сталевими решітками, при цьому немає двох однакових панелей через геометричну складність конструкції. Навіс перетворив те, що було здебільшого недоступним відкритим двориком, на одне з найбільших критих громадських місць у Європі, що приваблює приблизно 6 мільйонів відвідувачів на рік. Скляний дах важить понад 800 тонн, його було виготовлено та встановлено без переривання щоденної роботи музею — надзвичайне досягнення логістики будівництва в надзвичайно обмеженому місці в центрі Лондона.

Розтяжний дах міжнародного аеропорту Денвера, США

Термінал Jeppesen у міжнародному аеропорту Денвера має один із найбільших натяжних дахів у світі. Побудований у 1995 році дах охоплює приблизно 33 000 квадратних метрів і виготовлений із двошарової системи склотканини з тефлоновим покриттям, яка протягнута між 34 сталевими щоглами, утворюючи низку вершин і долин, які піднімаються до 27 метрів у найвищій точці. Біла тканина відбиває приблизно 90% падаючого сонячного випромінювання, значно знижуючи навантаження на охолодження в терміналі, незважаючи на великі засклені торцеві стіни, і пропускає м’яке, розсіяне природне світло по всьому інтер’єру. Конструкцію спроектувала Fentress Bradburn Architects, а розтяжну покрівлю розробила Severud Associates.

Metropol Parasol, Севілья, Іспанія

Спроектований Jürgen Mayer H. Architects і завершений у 2011 році Metropol Parasol — це окремо стояча дерев’яна конструкція навісу на площі Пласа-де-ла-Енкарнасьйон у центрі Севільї. Його довжина приблизно 150 метрів і ширина 70 метрів часто називають найбільшою дерев’яною спорудою у світі. Форма парасольки — по суті, гігантський навіс на шести грибоподібних колонах — забезпечує тінь для громадської площі внизу, одночасно розміщуючи ринок на рівні землі, археологічний музей під ним і доріжку на даху вгорі. Конструкція виготовлена ​​з ламінованих дерев’яних панелей, склеєних поліуретановим клеєм і покритих водостійким поліуретановим покриттям. Це яскравий приклад того, як архітектурний навіс може стати самостійним будівлею — критим громадським простором, який переосмислює всю міську ділянку.

Навіси Apple Store

Роздрібна архітектура Apple, розроблена спільно з Foster Partners, використовує елементи навісу як центральні елементи дизайну. Підвісний скляний навіс над входом в куб Apple Fifth Avenue в Нью-Йорку — 10-метровий скляний куб із циліндричним скляним ліфтом, що спускається в підземний магазин — виконує функції і навісу, і архітектурної пам’ятки. У центрі для відвідувачів Apple Park у Купертіно дах із вуглецевого волокна на 80 метрів з кожного боку нахиляється над скляними стінами будівлі без видимих ​​внутрішніх колон, створюючи враження ширяючого літака над прозорим корпусом. Ці приклади демонструють, як навіс, коли він розроблений на найвищому рівні, стає визначальним архітектурним жестом проекту.

Навіс у екологічному та екологічному дизайні будівель

У контексті сертифікації зеленого будівництва та дизайну, що реагує на клімат, архітектурний навіс відіграє все більш важливу роль як пасивна стратегія контролю навколишнього середовища.

Захист від сонця та теплові характеристики

Навіс, розташований над заскленими стінами, що виходять на південь (у північній півкулі) або на північ (у південній півкулі), може суттєво зменшити надходження сонячного тепла через ці поверхні в літні місяці, коли кут сонця великий. Фіксований горизонтальний навіс, розроблений для широти 35°N, який виступає на 1,5 метри від фасаду будівлі, затінюватиме скління під ним протягом приблизно чотирьох місяців влітку, дозволяючи низькій зимовій сонці проникати та забезпечувати пасивне сонячне опалення. Правильно сконструйовані сонцезахисні навіси можуть зменшити споживання енергії охолодження в комерційних будівлях на 15–30% у місцях з теплим кліматом, що робить безпосередній внесок у бали енергетичних кредитів LEED, BREEAM або Green Star.

Інтегровані фотоелектричні навіси

Інтегрована в будівлі фотоелектрична система (BIPV) у навісних дахах представляє зростаючу сферу сталої архітектурної практики. Навісний дах із сонячними батареями виконує подвійну функцію: забезпечує критий притулок внизу та виробляє відновлювану електроенергію нагорі. Навіси для автостоянок є особливо продуктивними застосуваннями — поверхня навісу не загороджена іншими конструкціями, розташована під оптимальним кутом до сонця, і охоплює великі площі, які в іншому випадку були б продуктивними лише як парковка для транспортних засобів. Навіс площею 1000 квадратних метрів з високоефективними монокристалічними фотоелектричними панелями, що генерують 200 Вт/м², вироблятиме приблизно 200 кВт/п встановленої сонячної потужності, що достатньо для компенсації споживання електроенергії комерційною офісною будівлею середнього розміру. Кілька великих роздрібних торговців і забудовників комерційної нерухомості в Європі та Австралії вже встановили сонячні навіси на сотнях автостоянок у рамках своїх стратегій декарбонізації.

Зелені та живі навіси

Живі конструкції навісу, які включають посаджену рослинність у верхнє покриття, поєднують функції звичайного навісу з функціями зеленого даху або вертикального саду. Рослини створюють тінь крізь покрив листя, а не непрозорі або прозорі панелі, пропонуючи переваги охолодження через випаровування, коли рослини пропускають вологу. Охолоджуючий ефект рослинного навісу на простір під ним може бути на 3–7°C більш вираженим, ніж звичайний суцільний навіс у літніх умовах, залежно від щільності та виду насаджень. Ці споруди можна знайти у фуд-кортах торгових центрів, терміналах аеропортів і громадських площах, де застосовуються біофільні принципи дизайну, щоб покращити самопочуття мешканців і зменшити ефект міського теплового острова в масштабі будівлі.

Архітектурний навіс проти пов’язаних архітектурних елементів

Кілька архітектурних елементів тісно пов'язані з навісом і іноді їх плутають з ним. Розуміння відмінностей пояснює як лексику дизайну, так і функціональний намір.

Практичний посібник із визначення архітектурного навісу

Для архітекторів, керівників проектів і власників будівель, які вибирають навіс, наведений нижче контрольний список охоплює критичні рішення та інформацію, які необхідно вирішити, перш ніж проект навісу може бути адекватно оцінений і задокументований для будівництва.

Обсяг і вимоги до продуктивності

• Що таке покриття навісу? Пішохідний вхід, зупинка транспортних засобів, вантажний майданчик, їдальня на відкритому повітрі чи з’єднання з доріжкою?
• Який рівень захисту від негоди необхідний? Повна гідроізоляція, лише ультрафіолетове затінення чи комбінована?
• Яка необхідна мінімальна висота зазору над зоною нижче?
• Навіс повинен бути консольним від будівлі, окремо стояти на колонах чи підвішеним зверху?
• Чи має конструкція будівлі підтверджену здатність сприймати навантаження кріплення навісу, чи це потрібно оцінити?

Дизайн та естетичні міркування

• Які матеріали відповідають архітектурній мові будівлі?
• Бажана прозорість — скло, полікарбонат чи сітка? Або непрозорість краща для захисту від погодних умов і візуальної конфіденційності?
• Чи існують спадкові або планувальні обмеження, які обмежують вибір матеріалів, розміри проектів або зовнішній вигляд?
• Чи буде вбудоване освітлення, вивіски, динаміки чи дренаж?

Орієнтовні показники вартості для архітектурних навісів

Вартість навісу дуже різниться залежно від типу конструкції, матеріалу та складності. Наступні приблизні діапазони надають орієнтири щодо порядку величини для планування бюджету, за винятком податку на товари та послуги/ПДВ і професійних гонорарів:

• Стандартний навіс з алюмінію та полікарбонату над входом: 800–2500 $ за встановлений квадратний метр
• Навіс сталевий та скляний, комерційна якість: $2000–$5000 за встановлений квадратний метр
• Архітектурний скляний навіс преміум-класу з індивідуальними деталями: 5 000–12 000 $ за встановлений квадратний метр
• Навіс з натяжної тканини великого прольоту: 600–1800 $ за встановлений квадратний метр залежно від складності та висоти щогли
• Окремо стоячий промисловий сталевий навіс (наприклад, завантажувальна платформа або автозаправна станція): 400–900 $ за встановлений квадратний метр

Ці цифри є лише орієнтовними та суттєво відрізняються залежно від місця розташування, доступу до ділянки, стану землі та ринкових умов на момент будівництва. Для надійного планування бюджету завжди потрібна детальна оцінка інспектора чи пропозиція підрядника.
